Кожна кліматична система потребує ретельного вибору обладнання. Від цього залежить ефективність готової системи, і ваш комфорт у майбутньому. У цій статті ми розповімо про розрахунок чилера, а також допоможемо підібрати потужність агрегату для кондиціювання повітря за допомогою фанкойлів.

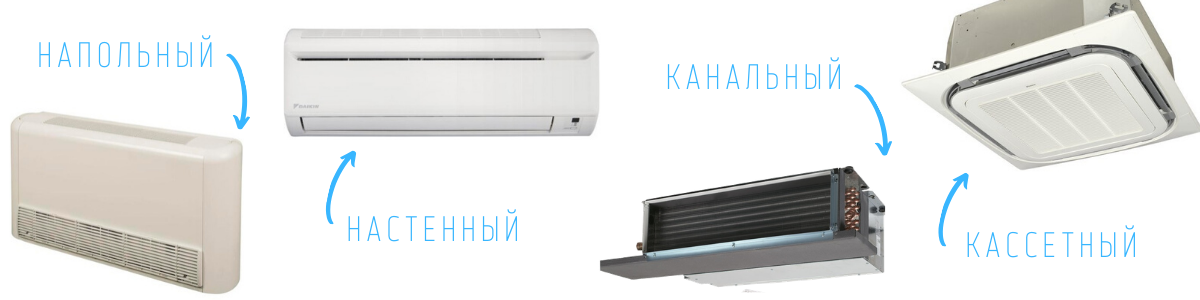

Будь-який тип фанкойлу можна підключити до чилера. Джерело – https://shop.alterair.ua/ru/kondicionirovanie/fancoil
Що таке чилер?
Це система, яка використовується як охолоджувач рідин, зокрема теплоносія для систем кондиціювання типу «чилер-фанкойл» Якщо просто, то агрегат працює за принципом холодильника: тут фреон випаровується, стикаючись з теплою водою і тим самим охолоджує її до встановленої температури.
Випарений фреон, проходячи далі системою, скидає своє тепло в довкілля і скраплюється. Потім повертається на «старт», щоб випаруватися та охолодити порцію теплоносія.
Навіщо заздалегідь обчислювати потужність чиллера?
У проект будь-якої кліматичної системи входить підбір моделей обладнання на основі технічного завдання та вихідних даних: обсягу приміщень, кількості фанкойлів, необхідної температури повітря у приміщеннях, кліматичних умов регіону тощо. Якщо не знати мінімальних вимог до агрегату, буде складно досягти ефективної роботи готової системи.
Як підібрати потужність чилера?
Найкращим способом буде передати проектування системи «чилер-фанкойл» професіоналам – співробітникам кліматичної компанії. У цьому випадку ви будете на 100% впевненим як розрахунки холодопродуктивності чиллера. Якщо ви хочете розрахувати параметр самостійно, можна звернутися до онлайн калькулятора або скористатись формулою: Q = G × (t1 — t2) × (Сж × ρ) ÷ 3600, де
- Q – шукана холодопродуктивність (кВт/год);
- G – витрата рідини (м3/год);
- t1 та t2 – початкова/кінцева температури рідини (°C);
- Сж – питома теплоємність рідини, кДж/(кг × ° C)
- ρ – густина рідини, кг/м3
Для довідки:
- (Сж × ρ) = 4,2 (якщо ваш теплоносій – це вода);
- 1 кВт = 860 кКал/год;
- 1 кКал/год = 4,19 кДж;
- 1 кВт = 3,4121 кБТУ/год.
Розрахунок бака акумулятора для чилера
Це значення розраховується за формулою: V = (Q × 60 × T) ÷ (m × 4,19 × Δt), де:
- V – необхідний об’єм бака (л);
- Q – потужність обраного чиллера (кВт);
- Т – проміжок часу між включенням/вимкненням агрегату (с);
- m – кількість ступенів продуктивності;
- ΔT – різниця початкової та необхідної температур теплоносія (°C).

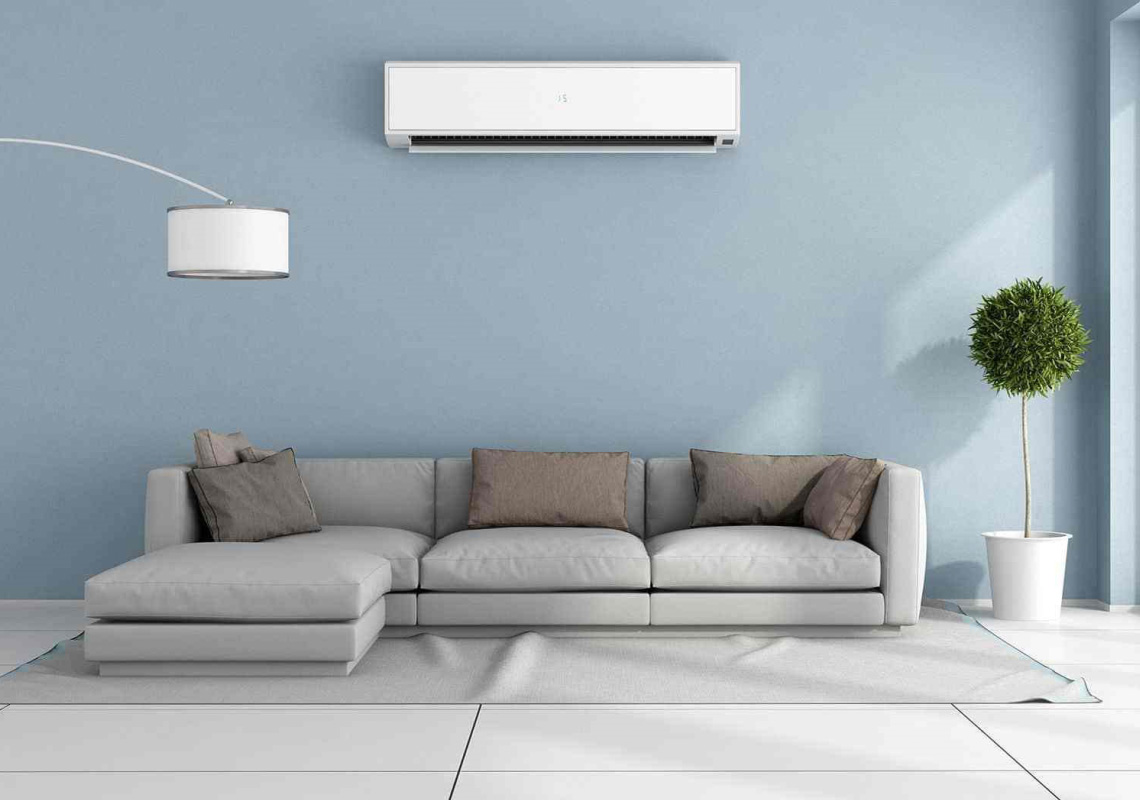

Внутрішній блок системи «чилер-фанкойл» в інтер’єрі. Джерело фото: https://shop.alterair.ua/ru
Що ще потрібно передбачити при покупці?
Ви вже знаєте, як розрахувати мінімальну холодопродуктивність чилера. Але при виборі моделі потрібно спиратися ще на кілька ключових характеристик:
- Принцип роботи. Це може бути парокомпресійна, продуктивніша машина або економний абсорбційний прилад.
- Габарити пристрою повинні бути відповідними для встановлення на вибраній локації;
- Реверсивні моделі або, як їх називають, «чілери з тепловим насосом» дозволяють перемикати агрегат в режим обігріву і опалювати квартиру в зимовий сезон;
- Системи з повітряним охолоджувачем монтуються зовні будівлі, а водяні встановлюються в технічних приміщеннях;
- Також зверніть увагу на параметр припустимого шуму. Побутові системи не повинні заважати мешканцям настирливим звучанням;
- З увагою віднесіть вибір гідромодуля: правильно підібраний варіант зніме пікові навантаження на чилер і продовжить термін його експлуатації.
Нюанси підбору комплектуючих для монтажу системи «чилер-фанкойл»
Дуже важливу роль відіграє діаметр траси для холодоагенту: широка труба збільшує його витрати на годину, а вузька – знижує. Занадто висока/низька витрата холодоагенту негативно впливає на ефективність та економічність готової системи.
Друге технічне питання стосується трубопроводу — його товщина має легко витримувати піковий тиск у системі. Крім цього, матеріал труб повинен бути стійким до хімічних речовин, які містяться в теплоносії. Якщо упустити цей нюанс, метал може зазнати корозії.
Вибирайте труби, розраховані на дуже холодну воду, а якщо ви купили реверсивний чилер, то вони не повинні реагувати на перепади температур. Тріснуті труби призведуть до течі, попадання повітря в систему та її поломки, що спричинить незапланований ремонт.
